| STRAIN
GAUGES
WEA Technology A/S forhandler
strain gauges fra den japanske fabrik TML - Tokyo Sokki Kenkyujo Co.,
Ltd.
TML har et meget bredt program i strain gauges, herunder en lang række
specielle typer. Fremhæves kan især et bredt program i strain
gauges med dækplade og præ-monterede ledninger, der er meget
nemme og hurtige at montere.
Oversigt over strain
gauge typer
Link til TML's
hjemmside
Nogle forklaringer:
Type-
og kodeforklaring
Farvekode for temperaturkompensering
Forklaring af strain gauge dimensioner
|
| |
|

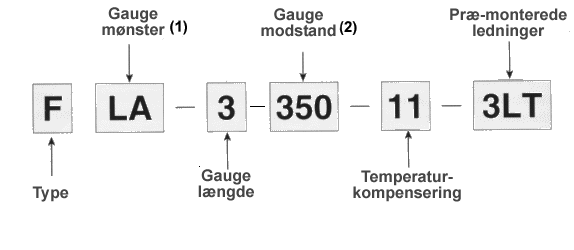

| TML
's typebetegnelser følger ovenstående struktur. Nedenfor er
de koder, der optræder i typebetegnelserne vist
|
|
Type - Strain
Gauge Serie |
Temperatur kompensering(3)(4)
|
Præ-monterede
ledninger(4) |
|
Kode |
Gauge type |
Kode |
Material |
Kode |
|
|
F |
Generel anvendelse |
3 |
Komposit |
002LE |
2 cm, parallel, polyimide |
|
WF |
Med dækplade(Waterproof ) |
5 |
Komposit |
005LE |
5 cm, parallel, polyimide |
|
PF |
Polyester folie gauge |
8 |
Komposit/glas |
1L |
1 m, parallel, vinyl, 2-wire |
|
P |
Polyester wire gauge |
11 |
Konstruktionsstål(ferritisk) |
3L |
3 m, parallel, vinyl, 2-wire |
|
MF |
Magnetic field |
17 |
Rustfrit stål (austenitisk) |
5L |
5 m, parallel, vinyl, 2-wire |
|
PM |
Polyester mold gauge |
23 |
Aluminium |
3LT |
3 m, parallel, vinyl, 3-wire |
|
YF/Y |
Post yield folie/wire gauge |
50 |
Plastik(kun for GF serien) |
5LT |
5 m, parallel, vinyl, 3-wire |
|
LF/L |
Lavt elasticitetsmodul |
70 |
Plastik (kun for GF serien) |
|
|
|
GF |
For plastik |
Temperaturkompensering (Self-temperature compensation (S-T-C)) i ppm/K.
Vælges ud fra materialets temperaturudvidelseskoefficient |
Viser længde og forbindelse for ledninger. |
|
BF |
For compositter |
|
CF |
Cryogenic-temperatur |
|
QF/ZF |
Høj temperatur |
(1)
Ikke altid angivet. Lx angiver enkeltgauge, Cx dobbeltgauge (cross), Rx
rosette gauge (3 elementer)
(2) Ikke angivet for 120 ohms
(3) Kun angivet for temperaturkompenserende
gauges. QF/ZF/AWn serierne uden kode er temperaturkompenserende for
konstruktionsstål i intervallet +10 to +100°C
(4) Mulige temperaturkompensationen og
mulige præ-monterede ledninger afhænger af gauge serien. |
|
SF |
Aksiel spændingsmåling |
|
AW |
Svejsbar kapslet gauge |
|
BTM |
Måling af spænding i bolte |
|
FTP |
Beskyttet gauge |
|
DD |
Enkeltside gauge |
|
FAC |
Revne måling |
|
TF |
Temperaturmåling |
| KM |
For indstøbning i beton |
|
| Som hovedregel er TML strain gauges temperaturkompenserende
med mulighed for kompensering for forskellige materiales temperaturudvidelseskoefficienter.
F, CF and WF gauge serierne er farvemærket som vist nedenfor. Temperaturkompenseringen
er specificeret med tilføjelse af suffixerne -11, -17 eller -23 til
hovednavnet på gaugen. |
|
Materiale
|
Temperaturudvidelse
|
Farvekode
|
Eksempel |
|
Konstruktionsstål
|
11 ppm/K |
rød |
FLA-3-11 |
|
Rustfrit stål,
kobberlegeringer |
17 ppm/K |
brun |
FLA-3-17 |
|
Aluminium |
23 ppm/K |
grøn |
FLA-3-23 |
Retur til top |

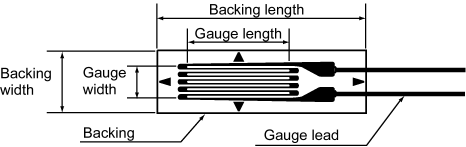

Forklaring
af strain gauge dimensioner
|
|
Retur til
