WF-serie LW



WF-serien er generelt anvendelige gauge, der leveres med beskyttelsesplade og præ-monterede ledninger.
Herved er de ekstremt hurtige at montere og tage i brug. Mer-prisen i forhold til standard gauges kan normalt langt opveje den sparede monteringstid.
Beskyttelsespladen er transparant og man kan således løbende kontrollere gaugen.

Med de herunder anviste limtyper en gaugen vandtæt.

Fås med 2-leder i 1, 3 og 5 m længde og 3-leder i 3 og 5 m længde.

Generelle data:

Typiske testmaterialer Metal, glas
keramik		 SG backing materiale Epoxy

Anvendelsestemperatur

 0 til +80°C Sensor materiale Cu-Ni alloy foil
Område for temperaturkompensering +10 til +80°C Strain limit 3%
(30000×10-6)
Limtyper for montering CN, P-2 Udmattelseslevetid ved stuetemperatur 1×106
(±1500×10-6)

Hovedtyper:

Enkelt element gauge

90° 2-element cross gauge

45° /90° 3-element rosette

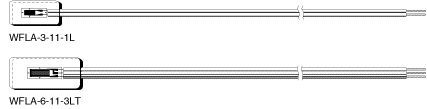

Enkelt element gauge

Gauge faktor (GF) 2,1 aprx.
0,08mm2 PVC præ-monterede ledninger
Total modstand pr. m. : 0.44(©)

Type Gauge
længde
(mm)		 Gauge
bredde
(mm)		 Backing
længde
(mm)		 Backing
bredde
(mm)		 Backing
tykkelse
(mm		 Modstand
(Ω)		 Præ-monterede ledninger Suffix for ledninger
WFLA-3-11
WFLA-3-17
WFLA-3-23		 3 1.7 17 8 1.5 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
WFLA-6-11
WFLA-6-17
WFLA-6-23		 6 2.2 25 11 1.5 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT

Retur til top

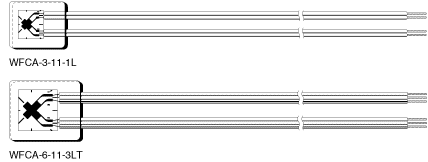

90° 2-element cross gauge

Gauge faktor (GF) 2,1 aprx.
0.08mm2PVC præ-monterede ledninger
Total modstand pr. m. : 0.44(©)


Type Gauge
længde
(mm)		 Gauge
bredde
(mm)

Backing
længde
(mm)

 Backing
bredde
(mm)		 Backing tykkelse
(mm)		 Modstand
(Ω)		 Præ-monterede ledninger Suffix for ledninger
WFCA-3-11
WFCA-3-17
WFCA-3-23		 3 1.7 19 16 1.5 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
WFCA-6-11
WFCA-6-17
WFCA-6-23		 6 2.3 25 21 1.5 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT



Retur til top

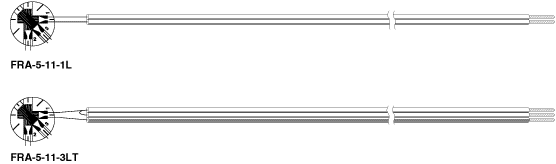

45° /90° 3-element rosette
Gauge faktor (GF) 2,1 aprx.
0.08mm2 PVC præ-monterede ledninger
Total modstand pr. m. : 0,44(Ω)

Type Gauge
længde
(mm)		 Gauge
bredde
(mm)

Backing
længde
(mm)

 Backing
bredde
(mm)		 Backing
tykkelse
(mm)		 Modstand
(Ω)		 Præ-monterede ledninger Suffix for ledninger
WFRA-3-11
WFRA-3-17
WFRA-3-23		 3 1.7 19 16 1.5 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
WFRA-6-11
WFRA-6-17
WFRA-6-23		 6 2.3 25 21 1.5 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
