PF-serie og PF-serie LW

Denne type er en standard folie gauge med samme transparente backing som P-serien, der bl. a. har en fremragende elektrisk isolering. Den fås i gauge længder på 10, 20 og 30 mm, hvilket gør den velegnet til måling på uensartet materiale.

Generelle data:

Typiske testmaterialer Metal, kompositter, mørtel Backing materiale Polyester

Anvendelsestemperatur

 -20 til +80°C Sensor materiale Cu-Ni alloy wire
Område for temperaturkompensering +10 til +80°C Strain limit 2%
(20000×10-6)
Limtyper for montering CN, RP-2 Udmattelseslevetid ved stuetemperatur 1×106
(±1000×10-6)



1, 2 eller 3 element gauges uden ledninger

Gauge faktor (GF) 2,1 aprx.

Gauge mønster Type Gauge
længde
(mm)		 Gauge
bredde
(mm)		 Backing
længde
(mm)		 Backing
bredde
(mm)		 Modstand
(Ω)
Enkelt element

PFL-10-11 10 0.9 18 6 120
PFL-20-11 20 1.2 28 6 120
PFL-30-11 30 2.3 40 7 120
90° 2-element cross

PFC-10-11 10 0.9 18 18 120
PFC-20-11 20 1.2 28 28 120
PFCS-10-11 10 0.9 21 21 120
PFLC-30-11 30 2.3 40 40 120
45° /90° 3-element rosette

PFR-10-11 10 0.9 18 18 120
PFR-20-11 20 1.2 28 28 120
PFRS-10-11 10 0.9 21 21 120
PFLR-30-11 30 2.3 40 40 120

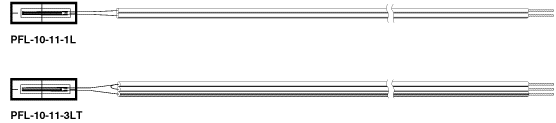

Enkelt element gauge med ledninger

Gauge faktor (GF) 2,1 aprx.
0,11mm2 PVC præ-monterede ledninger
Total modstand pr. m. : 0.32(©)

Type Gauge
længde
(mm)		 Gauge
bredde
(mm)		 Backing
længde
(mm)		 Backing
bredde
(mm)		 Modstand
(Ω)		 Præ-monterede ledninger Suffix for ledninger
PFL-10-11 10 0.9 18 6 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
PFL-20-11 20 1.2 28 6 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
PFL-30-11 30 2.3 40 7 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
