MF-serie
MF-serien er konstrueret
med dobbelt sensorelement, der minimerer elektrisk støj ved
måling i kraftigt magnetfelt. Den leveres med præ-monterede
parsnoede ledninger, med eller uden skærm.
Serien omfatter en kort
serie og en lang serie. Sidstnævnte er velegnet til måling
på beton.
Generelle data:
| Typiske
testmaterialer |
Metal,
betonl |
Backing
materiale |
Polyester |
| Anvendelsestemperatur |
-20
til +80°C |
Sensor
materiale |
Ni-Cr
alloy
folie |
| Område
for temperaturkompensering |
- |
Strain
limit |
1%
(10000×10-6) |
| Limtyper
for montering |
CN,
CN-E, RP-2 |
Udmattelseslevetid
ved stuetemperatur |
1×106
(±1000×10-6) |

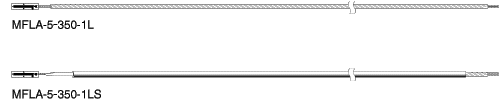

Enkelt
element gauge med ledninger
korte typer
Gauge
faktor (GF) 2,1 aprx.
0,08 mm2 vinyl parsnoede præ-monterede ledninger
Total modstand pr. m. : 0.44(©)
| Type |
Gauge
længde
(mm) |
Gauge
bredde
(mm) |
Backing
længde
(mm) |
Backing
bredde
(mm) |
Modstand
(Ω) |
Præ-monterede
ledninger |
| MFLA-2-350-1L |
2 |
0.5 |
4.7 |
1.9 |
350 |
2-leder,
1 m lang |
| MFLA-5-350-1L |
5 |
0.5 |
7.9 |
1.9 |
350 |
2-leder,
1 m lang |
| MFLA-2-350-1LS |
2 |
0.5 |
4.7 |
1.9 |
350 |
Skærmet
2-leder, 1 m lang |
| MFLA-5-350-1LS |
5 |
0.5 |
7.9 |
1.9 |
350 |
Skærmet
2-leder, 1 m lang |

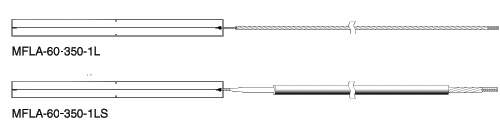

Enkelt
element gauge med ledninger
lange typer, velegnede for beton
Gauge faktor
(GF) 2,1 aprx.
0,08 mm2 vinyl parsnoede præ-monterede ledninger
Total modstand pr. m. : 0.44(©)
| Type |
Gauge
længde
(mm) |
Gauge
bredde
(mm) |
Backing
længde
(mm) |
Backing
bredde
(mm) |
Modstand
(Ω) |
Præ-monterede
ledninger |
| MFLA-2-350-1L |
2 |
0.5 |
4.7 |
1.9 |
350 |
2-leder,
1 m lang |
| MFLA-5-350-1L |
5 |
0.5 |
7.9 |
1.9 |
350 |
2-leder,
1 m lang |
| MFLA-2-350-1LS |
2 |
0.5 |
4.7 |
1.9 |
350 |
Skærmet
2-leder, 1 m lang |
| MFLA-5-350-1LS |
5 |
0.5 |
7.9 |
1.9 |
350 |
Skærmet
2-leder, 1 m lang |
|
