F-serie LW



F-serien er generelt anvendelige gauges, her med præ-monterede ledninger. Fås med 2-leder i 1, 3 og 5 m længde og 3-leder i 3 og 5 m længde.

Generelle data:

Typiske testmaterialer Metal, glas
keramik		 SG backing materiale Epoxy

Anvendelsestemperatur

 -20 til +80°C Sensor materiale Cu-Ni alloy foil
Område for temperaturkompensering +10 til +80°C Strain limit 3%
(30000×10-6)
Limtyper for montering CN,P-2,EB-2 Udmattelseslevetid ved stuetemperatur 1×106
(±1500×10-6)
Gauge faktor (GF), ca. 2,1 Leveres i pakninger med 10 stk

Hovedtyper:

Enkelt element gauge

90° 2-element cross gauge

45° /90° 3-element rosette

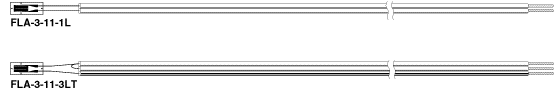

Enkelt element gauge med ledinger


0,11mm2 PVC præ-monterede ledninger
Total modstand pr. m. : 0.32(©)

Type Gauge
længde
(mm)		 Gauge
bredde
(mm)		 Backing
længde
(mm)		 Backing
bredde
(mm)		 Modstand
(Ω)		 Præ-monterede ledninger Suffix for ledninger
FLA-1-11
FLA-1-17
FLA-1-23		 1 1.3 5 2.5 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FLA-2-11
FLA-2-17
FLA-2-23		 2 1.5 6.5 3 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FLA-3-11
FLA-3-17
FLA-3-23		 3 1.7 8.8 3.5 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FLA-5-11
FLA-5-17
FLA-5-23		 5 1.5 10 3 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FLA-6-11
FLA-6-17
FLA-6-23		 6 2.2 12.5 4.3 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT

Retur til top

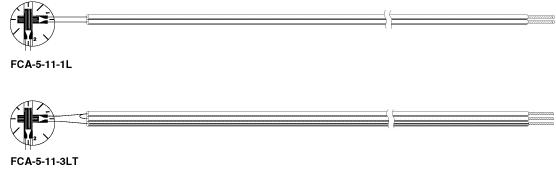

90° 2-element cross gauge med ledninger


0.08mm2PVC præ-monterede ledninger
Total modstand pr. m. : 0.44(©)


Type Gauge
længde
(mm)		 Gauge
bredde
(mm)		 Backing
(mm)		 Modstand
(Ω)		 Præ-monterede ledninger Suffix for ledninger
FCA-1-11
FCA-1-17
FCA-1-23		 1 0.7 ø4.5 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FCA-2-11
FCA-2-17
FCA-2-23		 2 0.9 ø7 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FCA-3-11
FCA-3-17
FCA-3-23		 3 1.7 ø11 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FCA-5-11
FCA-5-17
FCA-5-23		 5 1.9 ø12 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FCA-6-11
FCA-6-17
FCA-6-23		 6 2.4 ø14 120 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FCA-3-350-11
FCA-3-350-17
FCA-3-350-23		 3 2 ø11 350 2-wire 1m
2-wire 3m
2-wire 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT



Retur til top

45° /90° 3-element rosette med ledninger

0.08mm2 PVC præ-monterede ledninger
Total modstand pr. m. : 0,44(Ω)

Type Gauge
længde
(mm)		 Gauge
bredde
(mm)		 Backing
(mm)		 Modstand
(Ω)		 Præ-monterede ledninger Suffix for ledninger
FRA-1-11
FRA-1-17
FRA-1-23		 1 0.7 ø4.5 120 Paralleled 1m
Paralleled 3m
Paralleled 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FRA-2-11
FRA-2-17
FRA-2-23		 2 0.9 ø7 120 Paralleled 1m
Paralleled 3m
Paralleled 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FRA-3-11
FRA-3-17
FRA-3-23		 3 1.7 ø11 120 Paralleled 1m
Paralleled 3m
Paralleled 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FRA-5-11
FRA-5-17
FRA-5-23		 5 1.9 ø12 120 Paralleled 1m
Paralleled 3m
Paralleled 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FRA-6-11
FRA-6-17
FRA-6-23		 6 2.4 ø14 120 Paralleled 1m
Paralleled 3m
Paralleled 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
FRA-3-350-11
FRA-3-350-17
FRA-3-350-23		 3 2 ø11 350 Paralleled 1m
Paralleled 3m
Paralleled 5m
3-wire 3m
3-wire 5m		 -1L
-3L
-5L
-3LT
-5LT
